Нейромиоанализатор НМА-4-01 «Нейромиан» Модификация 03
Современные достижения электроники и беспроводные технологии позволяют осуществлять качественную регистрацию миографических сигналов и вызванных потенциалов, а также обеспечивают удобство врача при проведении исследований.
Нейромиограф эффективно применяется в кабинетах функциональной диагностики, неврологических отделениях, спортивной медицине и для научных исследований.
Беспроводная связь блока пациента нейромиографа с пультом дистанционного управления и педальным переключателем значительно сокращает количество соединительных кабелей на рабочем месте и существенно повышает комфортность для врача и пациента при проведении исследований.

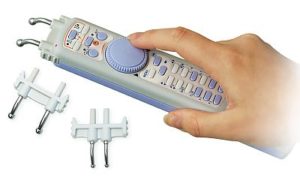

Пульт дистанционного управления (ПДУ) совмещёный с электростимулятором
Значительно упрощает проведение многократных стандартных исследований без обращения к клавиатуре и мыши компьютера
- «Быстрый старт» новой методики с помощью ПДУ ускоряет анализ смешанных и симметричных нервов или мышц;
- Кнопки и регулятор-колесо ПДУ имеют различное функциональное назначение для каждой из методик исследований, что позволяет оптимизировать выполнение основных действий в каждой методике.
- Связь ПДУ с блоком пациента – по интефейсу Bluetooth;
- Питание ПДУ и электростиулятора – 2 аккумуляторные батареи типа АА.
Управление нейромиографом с помощью ПДУ несложно и сравнимо с управлением мобильным телефоном.
Беспроводной педальный переключатель
существенно упрощает ход миографического исследования, обеспечивая оперативное управление режимами записи данных и стимуляцией, и полностью освобождая руки для манипуляций с электродами.
Генератор шахматного паттерна
- Стимуляция шахматным паттерном обеспечивается на дополнительном 2-м мониторе Windows. Точная синхронизация стимуляции с сигналами зрительных ВП обеспечивается специальным датчиком, размещённым на экране монитора и подключенным ко входу Trig In/Out нейромиографа.
- При других методиках исследований второй монитор позволяет удобно разместить сигнальные окна, таблицы и т.п.
Миографические методики

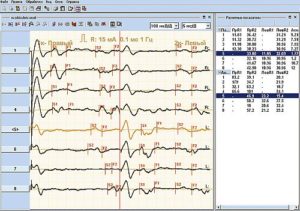

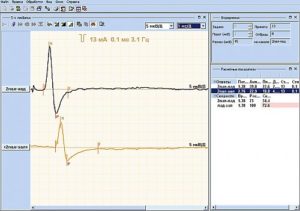

СПИ моторные
СПИ сенсорные

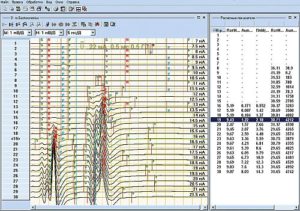

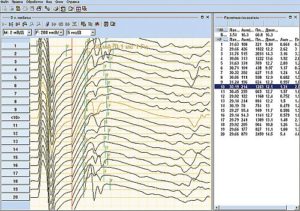

F–волна
Алгоритм режекции артефакта стимуляции позволяет записать ответы коротких нервов.
Интегральные таблицы компактно отображают количество и результаты проведенных тестов, что позволяет врачу определить необходимость проведения и выбор типа дальнейших тестов.
- СПИ моторные
- СПИ сенсорные
- F–волна

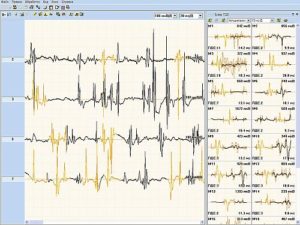

Игольчатая ЭМГ

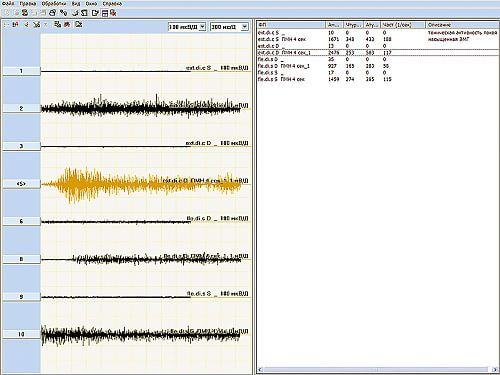

Поверхностная ЭМГ-экспресс
Поверхностная многоканальная ЭМГ позволяет исследовать взаимную работу группы мышц, рассчитать коэффициенты реципрокности, синергии и адекватности.
Библиотека нозологически ориентированных сценариев исследований позволяет экономить время при типовых исследованиях.
- Поверхностная ЭМГ-экспресс
позволяет оперативно исследовать большое число мышц с применением различных нагрузок. - Игольчатая ЭМГ
позволяет записать активность введения, спонтанную активность, ПДЕ и интерференционный паттерн.
Мигательный рефлекс
H-рефлекс
Ритмическая стимуляция позволяет создавать сценарии стимуляции и выполнять их в ручном и автоматическом режимах.
- Мигательный рефлекс
Наглядная графическая форма представления результатов отражает уровень поражения. - H-рефлекс
Методики вызванных потенциалов
Длиннолатентные слуховые ВП

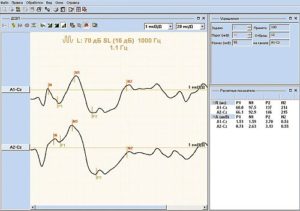

Среднелатентные слуховые ВП

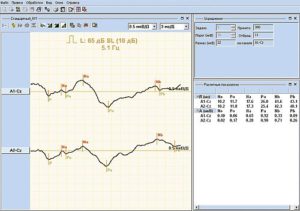

Коротколатентные слуховые ВП
Исследования слуховых ВП
- Коротколатентные слуховые ВП
- Среднелатентные слуховые ВП
- Длиннолатентные слуховые ВП
- тип стимула: щелчок, гармонический тон с прямоугольной или трапецеидальной огибающей;
- интенсивность стимула (SPL): 1 – 110 дБ;
- управление: независимое, по правому и левому каналам;
- контралатеральное шумовое маскирование.
Удобный полуавтоматический алгоритм подбора индивидуального порога слышимости.
В качестве фоностимулятора применяются специально калиброванные стереонаушники
Исследования зрительных ВП на вспышку света

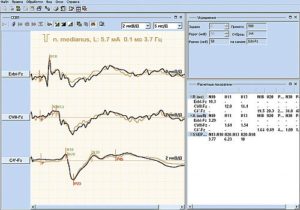

Исследования соматосенсорных ВП

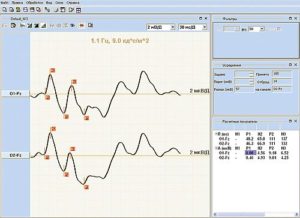

Исследования зрительных ВП на шахматный паттерн
Исследования зрительных ВП на вспышку света
Фотостимуляция осуществляется с помощью оригинальных «очков» на основе светодиодов.
- яркость поля стимуляции светодиодов: 2250±750 кД/м²;
- частота повторения вспышек устанавливается в диапазоне: 0,2 — 1,6 Гц;
- длительность вспышки: 1,0±0,1 мс.
Соответствие стандарту ISCEV (International Society for Clinical Electrophysiology) «Visual evoked potentials standard».
Исследования соматосенсорных ВП
- Коротколатентные соматосенсорные ВП
- Длиннолатентные соматосенсорные ВП
- 5 гальванически изолированных усилителя ЭМГ и ВП;
- Интерфейс USB для связи с компьютером;
- Беспроводной интерфейс для управления педальным переключателем и пультом дистанционного управления;
- Формирователи сигналов фото, фоно, и электростимуляции;
- Вход/выход синхронизации для подключения магнитного стимулятора и других устройств;
- Частота квантования – до 200 кГц на канал;
- Разрядность АЦП – 16 бит;
- Чувствительность: 0,2 – 10 000 мкВ/дел (15 градаций);
- Входной импеданс: 100/20 МОм/пФ;
- Уровень шума не более 0,6 мкВ в полосе частот 10 Гц – 10 кГц;
- Отключаемый адаптивный фильтр сетевой помехи;
- Коэффициент подавления синфазной помехи не менее 110 дБ на частоте 50 Гц;
- Нижняя граница полосы пропускания: 0,01 – 300 Гц;
- Верхняя граница полосы пропускания: 10 Гц – 20 кГц.
